A.分析参考图

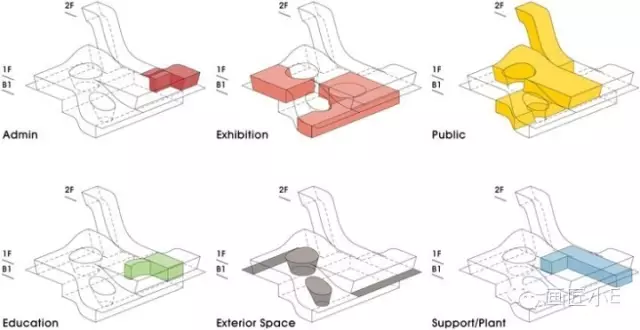

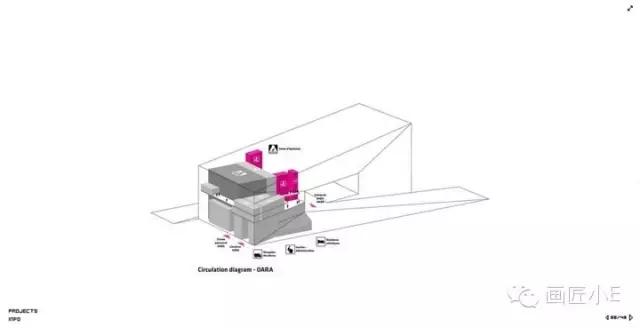

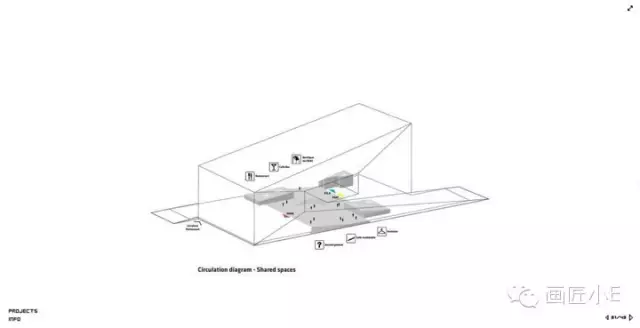

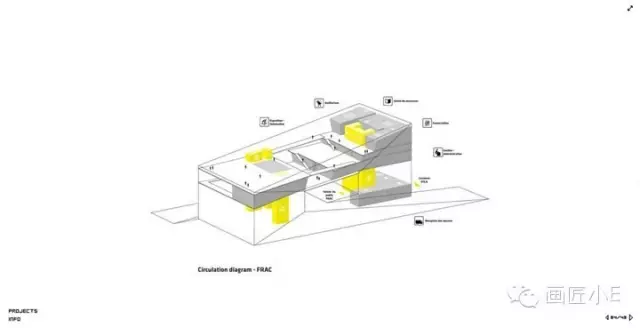

我们先来看一下今天小编找来的参考图：

（以上图片全部来源于网络）

我们来观察一下这些图的特点

①有一个完整的体块结构

②有内部的结构线

③不同图说明不同的功能分区

④外轮廓线条单一，为黑白色，功能分区附带颜色，并有黑白灰关系

⑤一定的文字和图标说明

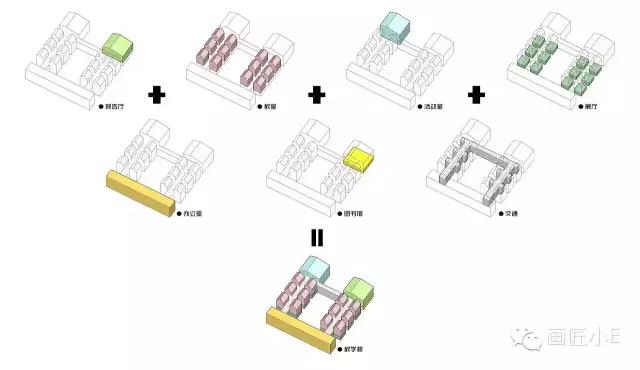

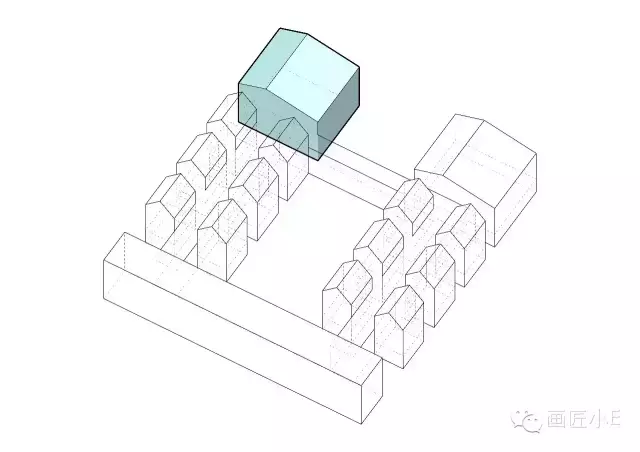

通过分析，取长补短，获得自己想要的表达效果，今天的功能块分析图成图如下：

B.模型准备

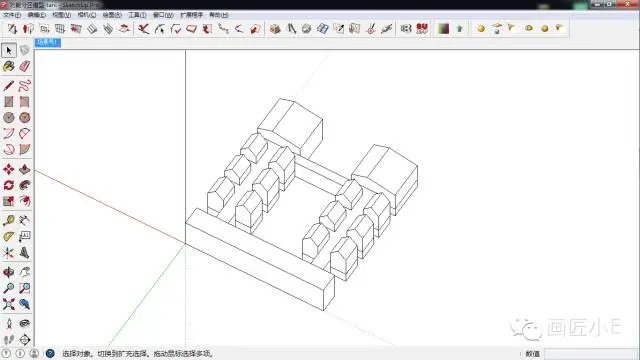

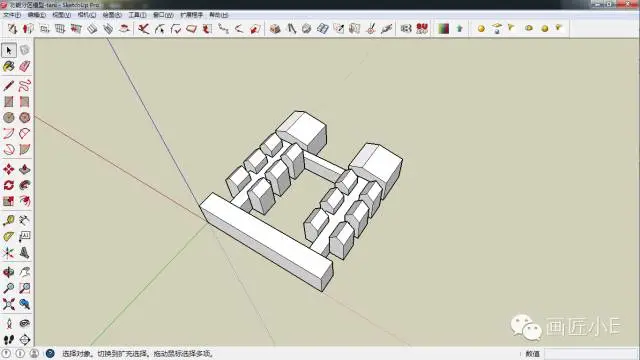

今天的案例是tani自己用su随意做的，功能块也是自己安置的。模型如下：

C.导轮廓图

①调整

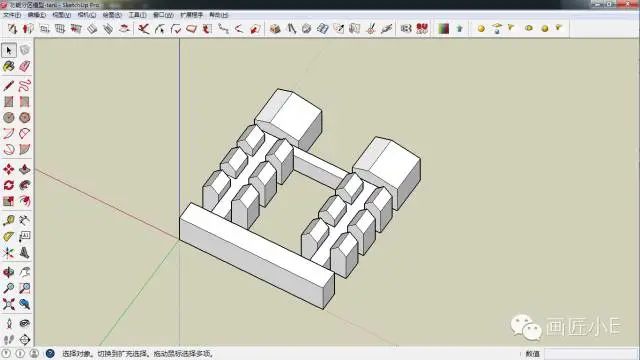

选择好合适的导图角度，建议用轴侧角度导图。

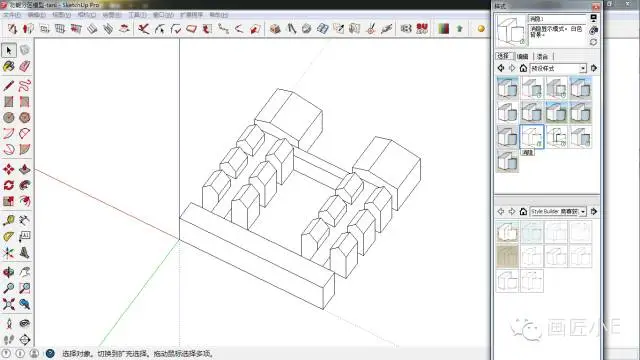

导图样式选择为消隐模式，如下图所示

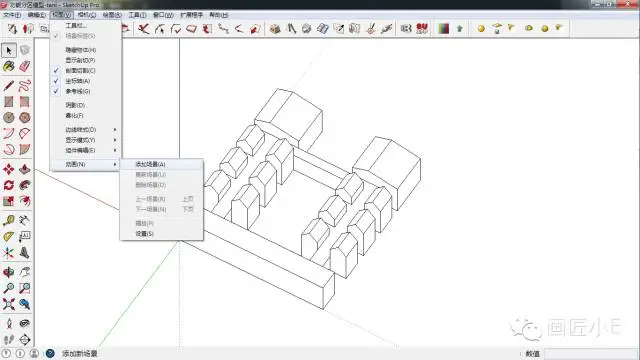

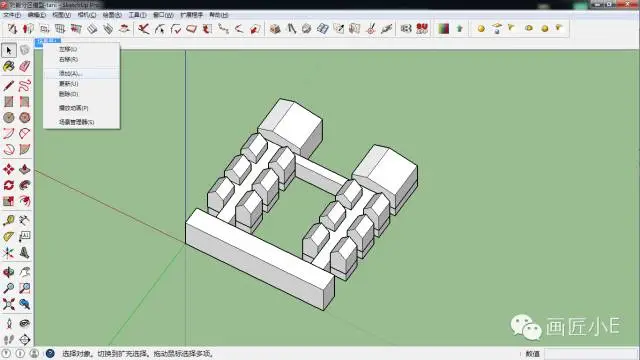

添加场景 ，如下图所示

②开始导图

a.导外轮廓

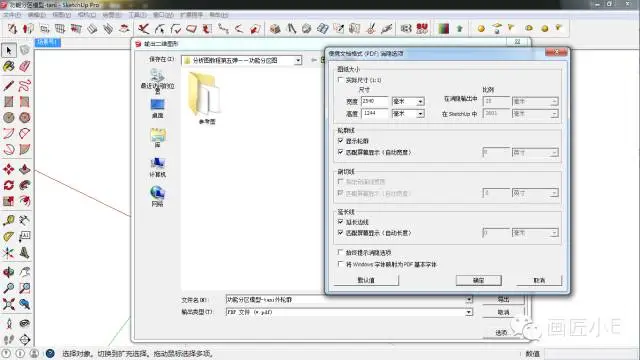

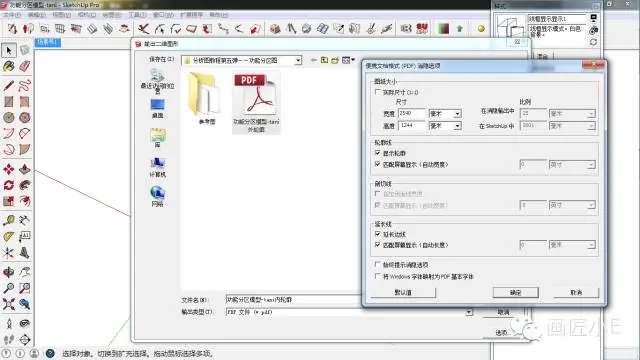

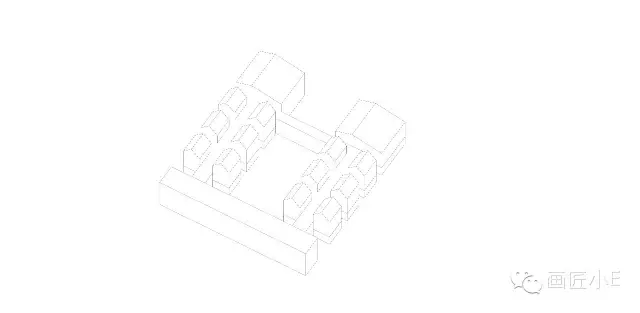

根据下图所示，导出二维图片选择为pdf格式，并命名为外轮廓。

b.导内轮廓

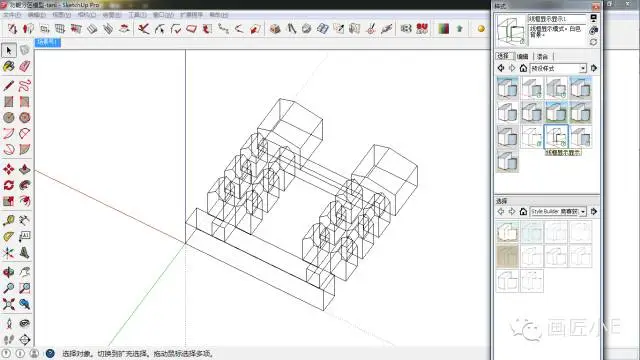

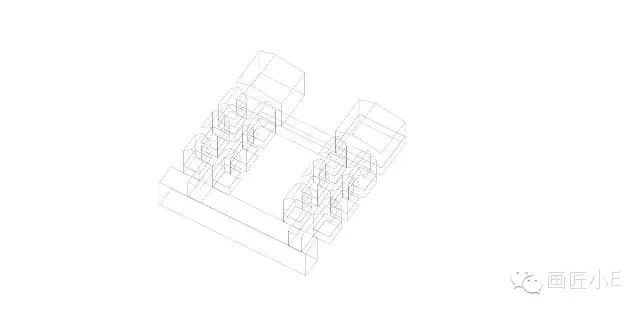

修改模型样式，调为线框显示模式，如上步骤，导出二维图片，如下图操作

D.导功能块图

①调整

修改模型，区分功能块，并创建各个功能块组件，方便操作，如下图所示：

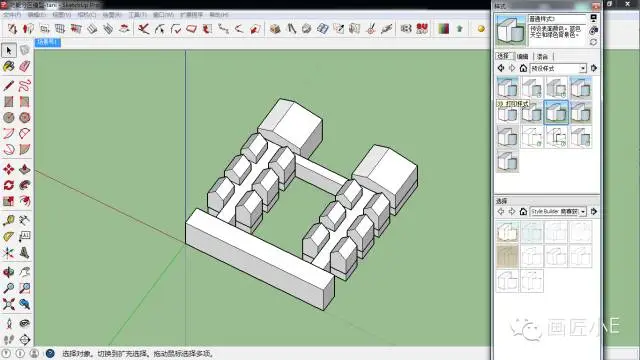

回到场景一，样式改为普通样式（默认样式）（带轮廓线）

添加新场景

②着色（这步很关键，这步很关键，这步很关键）

很多人填色会去Ai里面填色，tani并不支持，因为这个图需要色块的明暗变化，这里填色会带有明暗变化的色块。。如下图所示

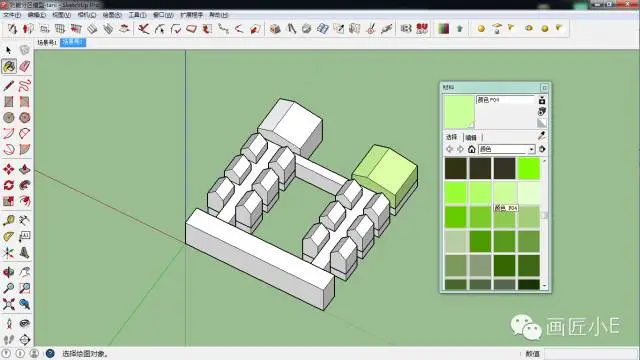

把所有功能块填不同颜色，如下图所示：

（su填色对于颜色的选择，tani建议大家选择亮色后面的几个的颜色，不要饱和度太高的，会很跳）

③导图

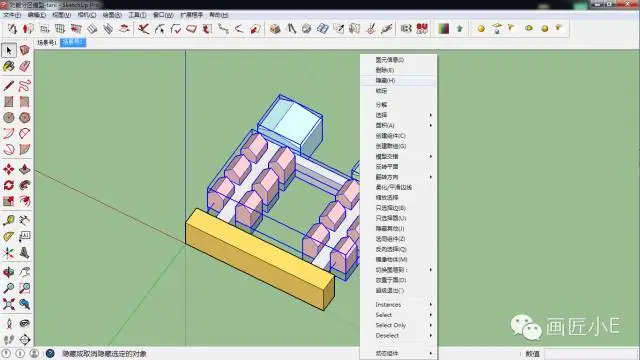

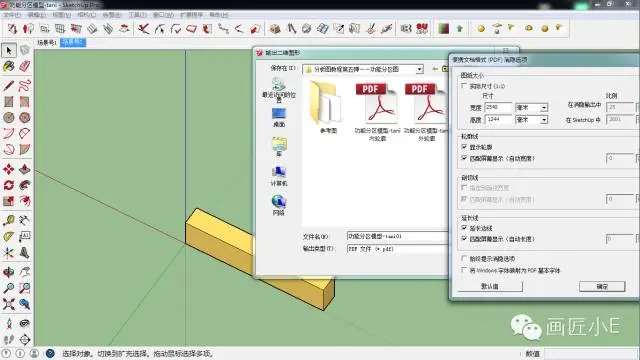

a.如下图所示，选择要导的一个功能块，其他的全部隐藏，然后导出二维图片，pdf格式，如下图所示：

根据以上操作，导出其他单独的功能块（格式为pdf）

b.把所有功能块全部显示，导出一个完整的功能块图，如下图所示：

D.制作分析图

①制作轮廓

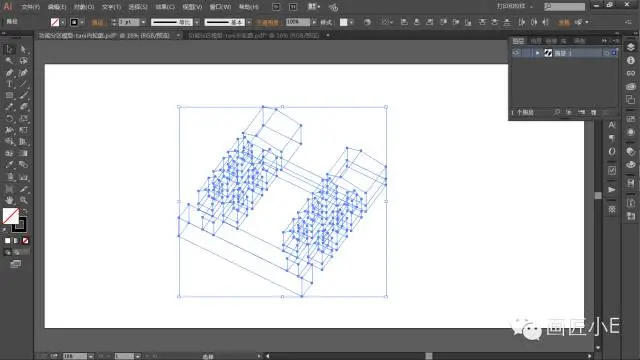

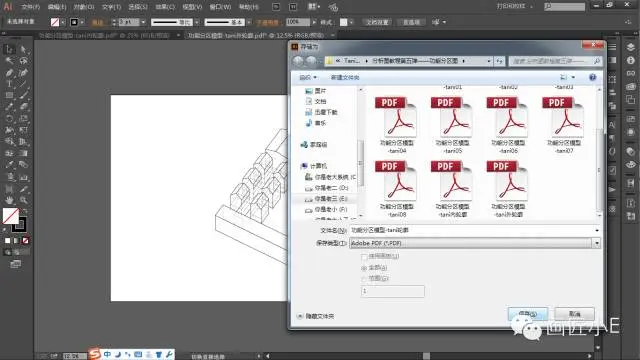

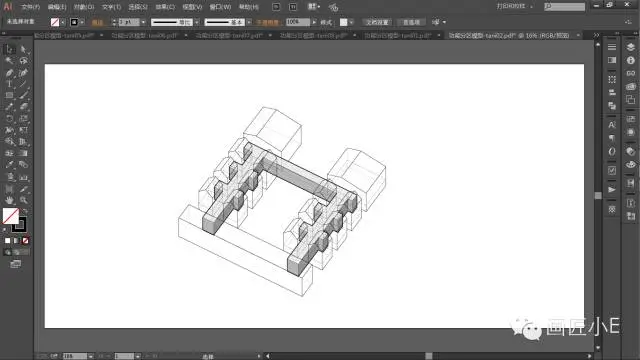

Ai打开导出的外轮廓和内轮廓pdf，选择全部内轮廓线，复制（ctrl+c），然后转到外轮廓操作界面，原位粘贴（ctrl+f），调整合适线型，内轮廓为虚线，外轮廓加粗，并保存为轮廓pdf文档，操作如下图所示：

②制作功能色块图

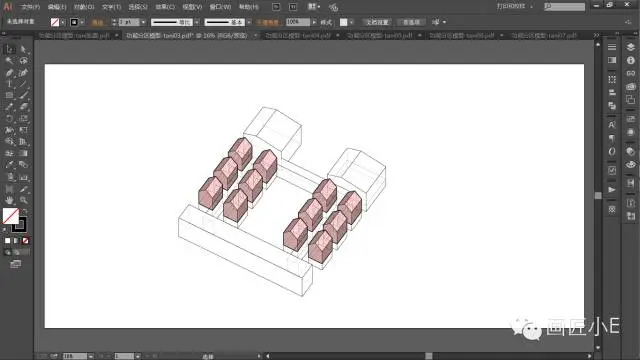

打开各个功能色块pdf文档，把修改好的轮廓线，打组 （ctrl+G），原位粘贴（ctrl+f）到其中一个功能色块pdf文档中，如下图所示：

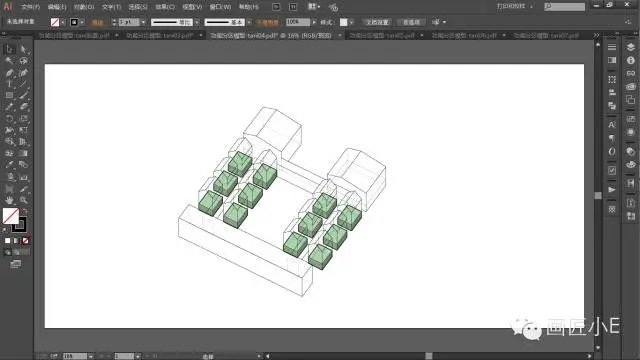

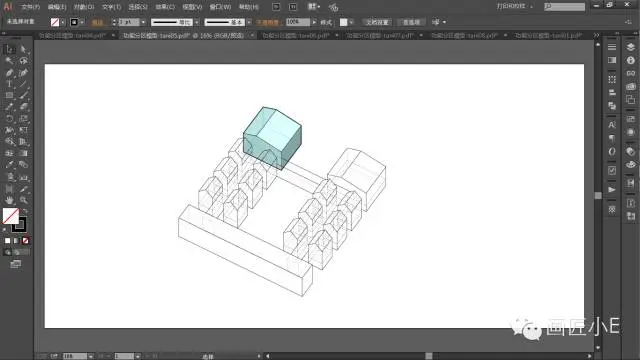

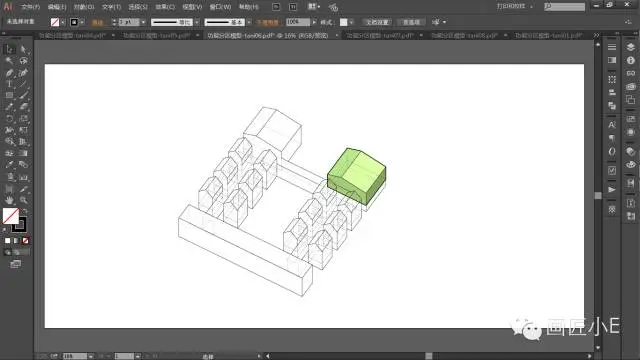

重复上述操作，将轮廓线粘贴到其他功能色块图中，得到如下图所示图：

③合并

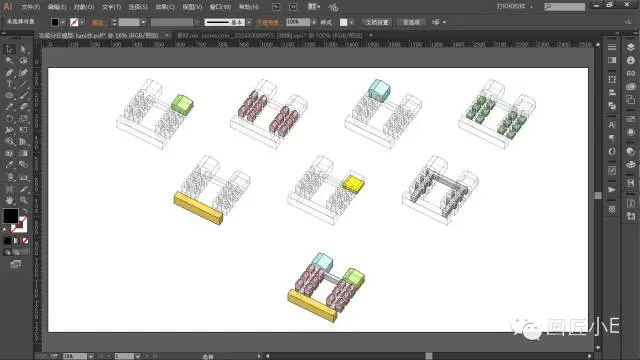

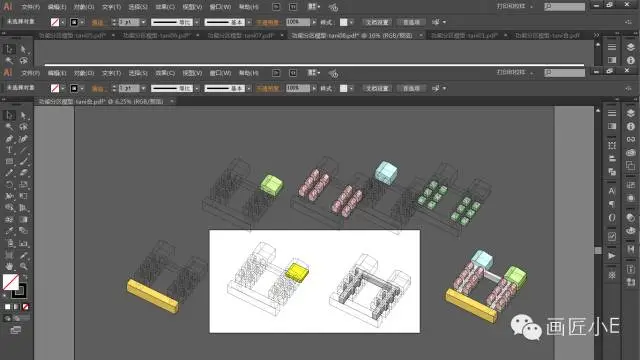

把上述操作好的图，打组（ctrl+G），拖拽到同一个文件中。如下图所示：

合适调整，根据自己的设计，添加一些装饰性的文字和图标，小编随意想了一下，得到如下图：

成图如下：
